網路上碰到有出清收藏, 這是3M 無動力的版本. 2K NTD...
就算主義是三節式的收在盒子裡, 箱子還是非常長....差點沒地方藏....
根據我的折獎的尺寸切開了機頭, 裡面這塊250G的鐵塊可是用expoxy 黏死在機身上,用熱風槍加熱好久讓膠軟化...才用鐵鎚敲下來...
後來改滑翔機的馬達都使用Kv1000以內的外轉馬達, 因為馬達出線的關係, 我比較喜歡倒裝外轉馬達, 這樣出線就不會卡到機身...
以往這樣倒裝馬達的下偏角很難處理, 常常要用木頭試個多次...
現在有 fusion360跟3D printer, 就容易許多....

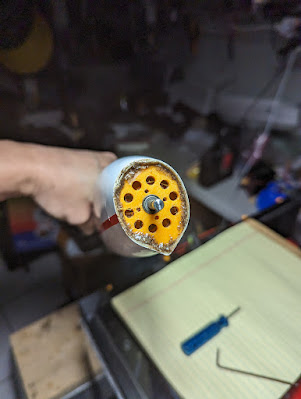

者兩片是用ABS, 大約4mm厚....前面的隔板塞了一顆 bearing...
馬達是用剛好有的:
Turnigy D3548/6 790KV Brushless Outrunner Motor
Spec.
Battery: 3~5 Cell /11.1~18.5V
RPM: 790kv
Max current: 40A
No load current: 1.8A
Max power: 715W
Internal resistance: 0.040 ohm
Weight: 159g (including connectors)
Diameter of shaft: 5mm
Dimensions: 35x48m
Prop size: 11.1V/12x12 18.5V/11x7
Max thrust: 1650g
Spec.
Battery: 3~5 Cell /11.1~18.5V
RPM: 790kv
Max current: 40A
No load current: 1.8A
Max power: 715W
Internal resistance: 0.040 ohm
Weight: 159g (including connectors)
Diameter of shaft: 5mm
Dimensions: 35x48m
Prop size: 11.1V/12x12 18.5V/11x7
Max thrust: 1650g
預計大約300-600W 應該就可以了, 可能先從3S開始, 如果不行再改成4S...
這檯的水平尾翼是全動式的, 不過飄飄機的servo應該不會需要太大力,
這兩棵是遙控車拆下的Traxxas servo, 約有6kgcm的能力應該可以...
電變是 mega power 50A...也是庫存...
原本說明書是要把一顆中型的 servo 塞在尾部, 我做了個機構, 轉接帶動水平尾翼的部分, 側邊的機體先用3D printer的下腳料補強, 轉角的部分是用 servo horn 加上軸承,用3mm的螺絲固定...
球投是用直升機的料.... 藍色膠帶是用來標示上接連感的垂直位置
就不適用 carbon rod了.....
